9:1 trifilar? (Luettu 1007 kertaa)

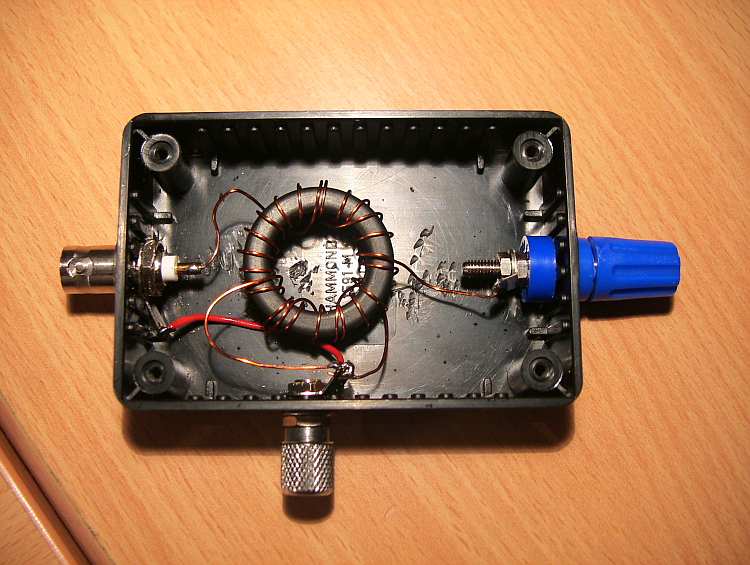

OH7PS Majakkamestari KP20ie Viestejä: 217	Re: 9:1 trifilar? Vastaus #15 - 15.10.07 - 16:33:11 Tässä on mun proto tästä 9:1 vekottimesta. Aika makee vaikka on noin "rujo" mutta toimii. Tuollanen muovikotelo lienee paras? Kuis alumiini? 73 Pena
Siirry sivun alkuun	roto.jpg « Viimeksi muokattu: 16.10.07 - 07:24:41 Kirjoittaja OH7PS » JRC-NRD 535D (tulossa) - Miniwhip - Lankaa IP on kirjattu

OH5YW Pääkäyttäjä NDB-listener Viestejä: 1887	Re: 9:1 trifilar? Vastaus #16 - 16.10.07 - 14:16:35 Alumiinilaatikko toimii myös OK. Olet näköjään maadoittanut myös tuon BNC-liittimen samaan ruuviin kuin toisionkin....en itse tekisi noin vaan koksun maadoitus vasta vastaanottimen päässä..... Kari
Siirry sivun alkuun	Perseus ja SPM-31 Crossed ALA100 5x5 m PA0RDT NDB Special Statistic 1496 NDBs, 7 HAM beacons, 81 DGPS and 52 NAVTEX logged IP on kirjattu

OH7PS Majakkamestari KP20ie Viestejä: 217	Re: 9:1 trifilar? Vastaus #17 - 17.10.07 - 18:14:23 Vaikuttaa, että ehdottomasi ratkaisu pienentää huomattavasti näitä kotitaloushäiriöitä.. Aiemmin ei maadotusta ollut tuossa sovittimen päässä vaan rigin ja se aneettipuolikin siinä kuten mainitsit. Mutta nyt on kupariputkea maassa ja koksu maissa rigin päässä. Pitää vielä viedä tuo syöttöpiste kauemmaksi talosta. P
Siirry sivun alkuun	JRC-NRD 535D (tulossa) - Miniwhip - Lankaa IP on kirjattu

VJR

Noviisi

Utilityukko

Viestejä: 6

Re: 9:1 trifilar?
Vastaus #18 - 27.07.10 - 20:23:34

OH5YW kirjoitti 15.10.07 - 14:39:21:

Tässä vielä lisäystä:

http://tupala.mine.nu/utility/fkuvat2/bn.jpg

Tuommoseen kaksireikäferriittiin kierretään nuo kierrokset, koko komeus johonkin säänkestävään purkkiin ja pellonlaitaan. ja varmasti toimii.

Toroideja saa ainakin täältä, maksaa 1.50Euroa/kpl, kannattaa ostaa varastoonkin:

http://www.srat.fi/hinnasto/b/bn73-202.shtml

Tulipa hankittua muutama BN-73-202 ja kunhan yöt pimenevät niin rupean testailemaan niitä 700m beveragella. Mutta mahtaako käämintäjärjestyksellä olla väliä? Ensiö vai toisio ensin? Entä käämintäsuunta; ensiö ja toisio samaan vai eri suuntiin?

-VJR

Siirry sivun alkuun

IP on kirjattu

RJL

Majakkasankari

Utilityukko

Viestejä: 681

Re: 9:1 trifilar?
Vastaus #19 - 28.07.10 - 12:00:52

Enpä usko että ensiön ja toision järjestyksellä olisi mitään väliä. Sama juttu kiertosuunnilla, signaalin vaihe toisiossa muuttuu 180 astetta, mutta niin se muuttuu kun vaihtaa tosiokäämin navatkin keskenään.

Jos muuntaja olisi vaikkapa jossain vahvistinasteessa olisi kiertosuunnilla merkitystä, yleensä ne on teko-ohjeissa selvitetty tarkkaan.

Siirry sivun alkuun

- Reijo, OH3AVA -

IP on kirjattu
